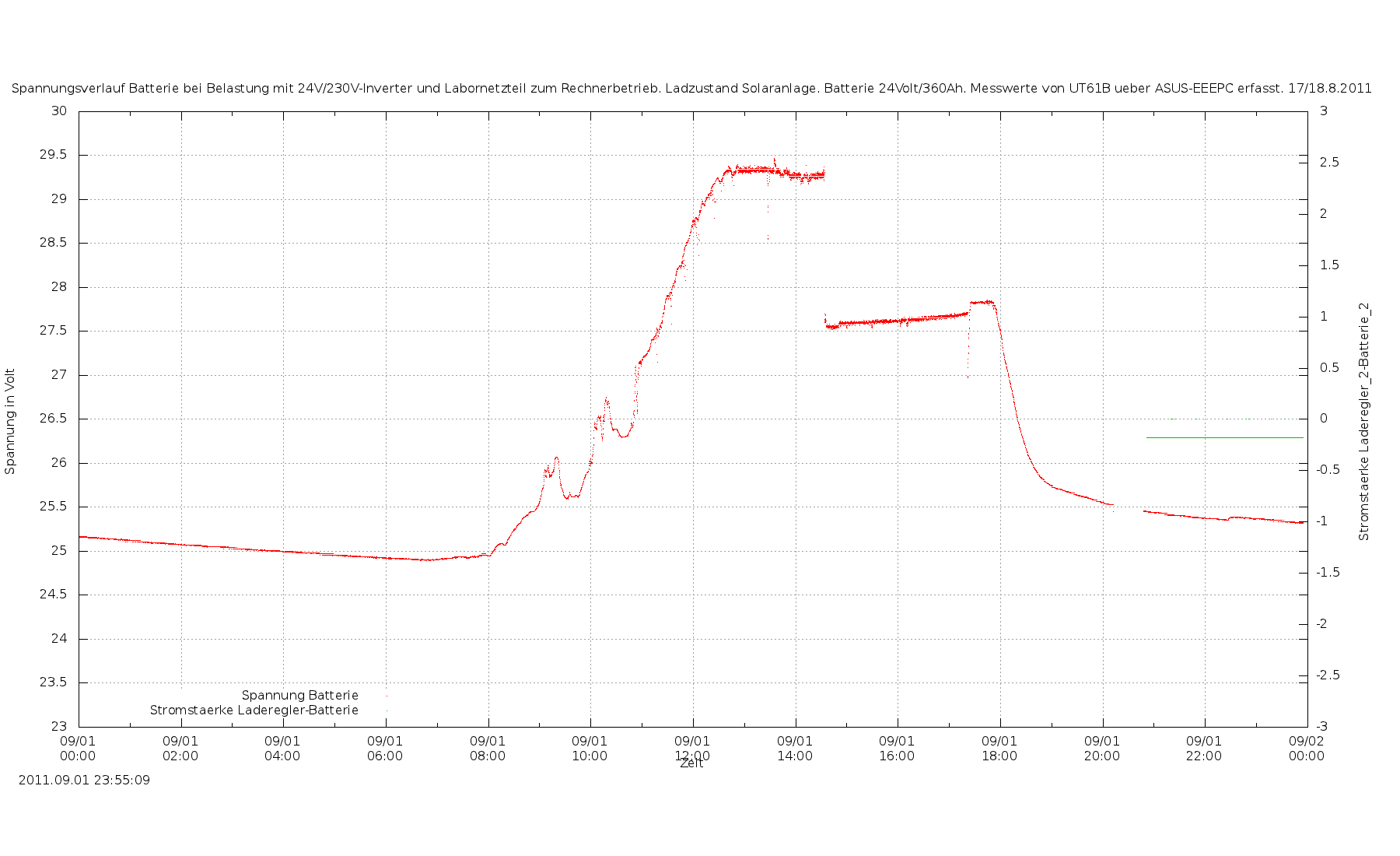

01.09.2011 Zusaetzlich Aufzeichnung des PV- und Ladestroms des neuen Wandlers.
Messung ab Nachmittags - nur Stromaufnahme des Wandlers aus der Batterie.

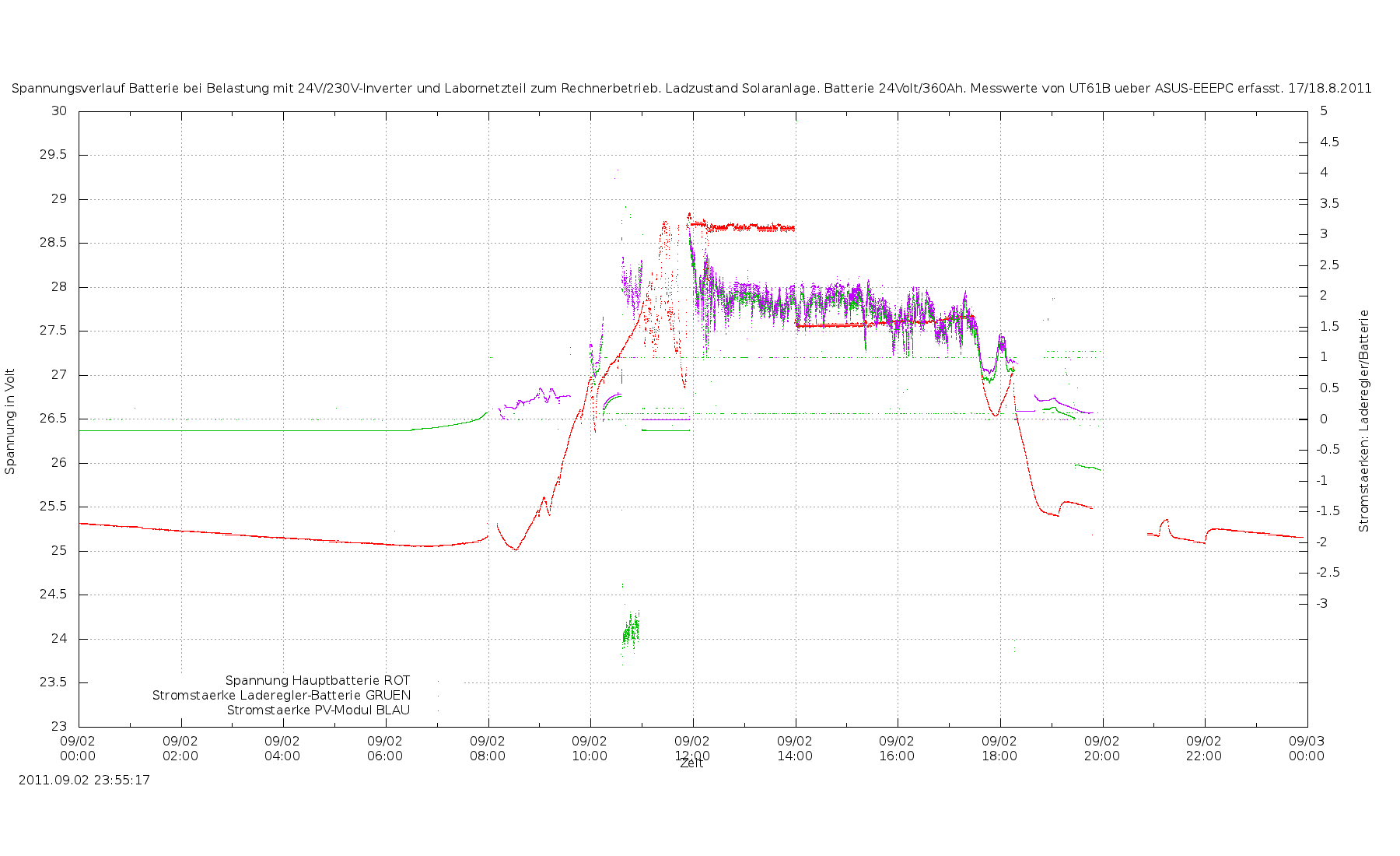

02.09.2011 Zusaetzlich Aufzeichnung des PV- und Ladestroms des neuen Wandlers.
Hier wird eine 100Ah Batterie ueber ein 20V/5A-Modul geladen. Wetterverhaeltnisse: viel Sonne.

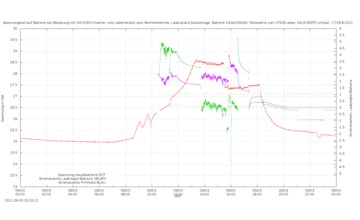

03.09.2011 Zusaetzlich Aufzeichnung des PV- und Ladestroms des neuen Wandlers.
Hier wird eine 100Ah Batterie ueber ein 40V/5A-Modul geladen. Wetterverhaeltnisse: viel Sonne.
Die Batterie wird zwischenzeitlich manuell ueber einen Verbraucher entladen um die Ladestromstaerke langfristig zu erfassen.
Nach ca. 2 h ohne Last auf der Batterie und auf dem Reglerausgang wurde um ca. 14 Uhr eine 50 Watt Last auf den Ausgang geschaltet.
Gegen 16 Uhr wurde dann kurzeztig die Last auf dem Reglerausgang auf bis zu 5 A erhoeht. gegen 16:30 wird die Lst komplett abgeschaltet.
Das Solarpanel wurde immer zu 100% von der Sonne beschienen.

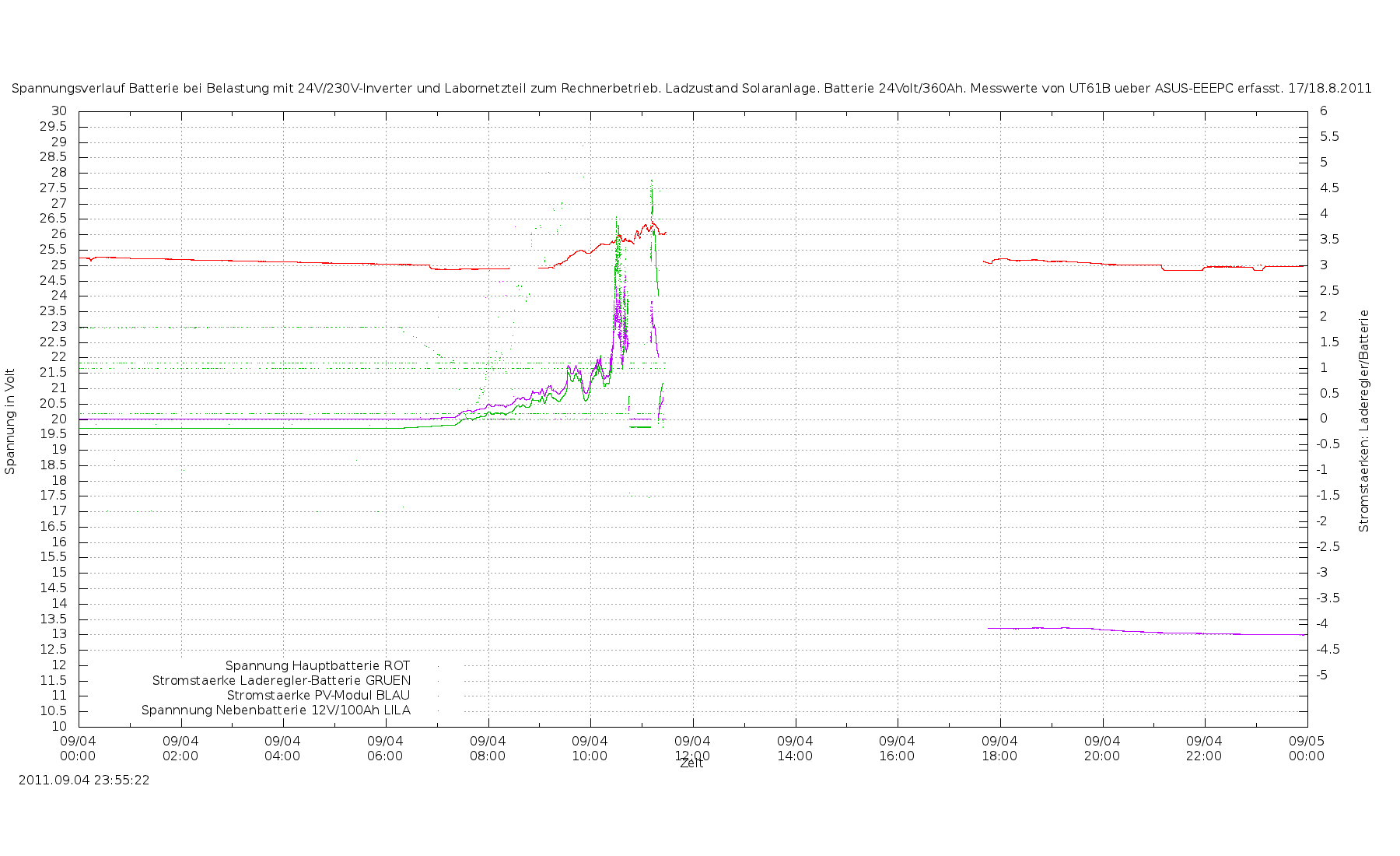

04.09.2011 Tag drei des neuen Reglers. Umgebungsbedingungen: Bedeckt/Regnerisch. Sonnenaufgang 6:50.
Auf Last wurde in der Nacht bewusst verzichtet. Der Regler nimmt konstant rund 150 mA
auf und diese eigene Grundlast muss von dem 200W Modul erst einmal produziert werden,
bevor die Batterie gespeist wird. Mit der Stromproduktion beginnt das Modul erstaunlicherweise bereits 20 Minuten vor
Sonnenaufgang: 06:34 Uhr +0.001 Ampere
Die Hauptbatterie wird jetzt mit ca. 80 Watt belastet und aus drei 200W Modulen gespeist.
In der Vergroesserung der Grafik (Ctrl+ im Firefox) fallen mehrstufige Peaks der gruenen
PV-Kennlinie auf. Vermutlich handelt es sich um hochfrequente Stoersignale des des Reglers, die in die Modul-Zuleitung einstreuen.
Bisheriges Fazit: An einem durchschnittlichen Spaetsommertag reichen 3-4 200W-Module aus, um den zwischen 70 und 130 Watt alternierenden Stromverbrauch von 2 Netbooks, Kabelmodem/Router/Monitor usw. zu decken. In der Zeit von ca. 45 Minuten nach Sonnenaufgang bin ca. 45 Minuten vor Sonnenuntergang.
Das gilt bei voll geladener Hauptbatterie.

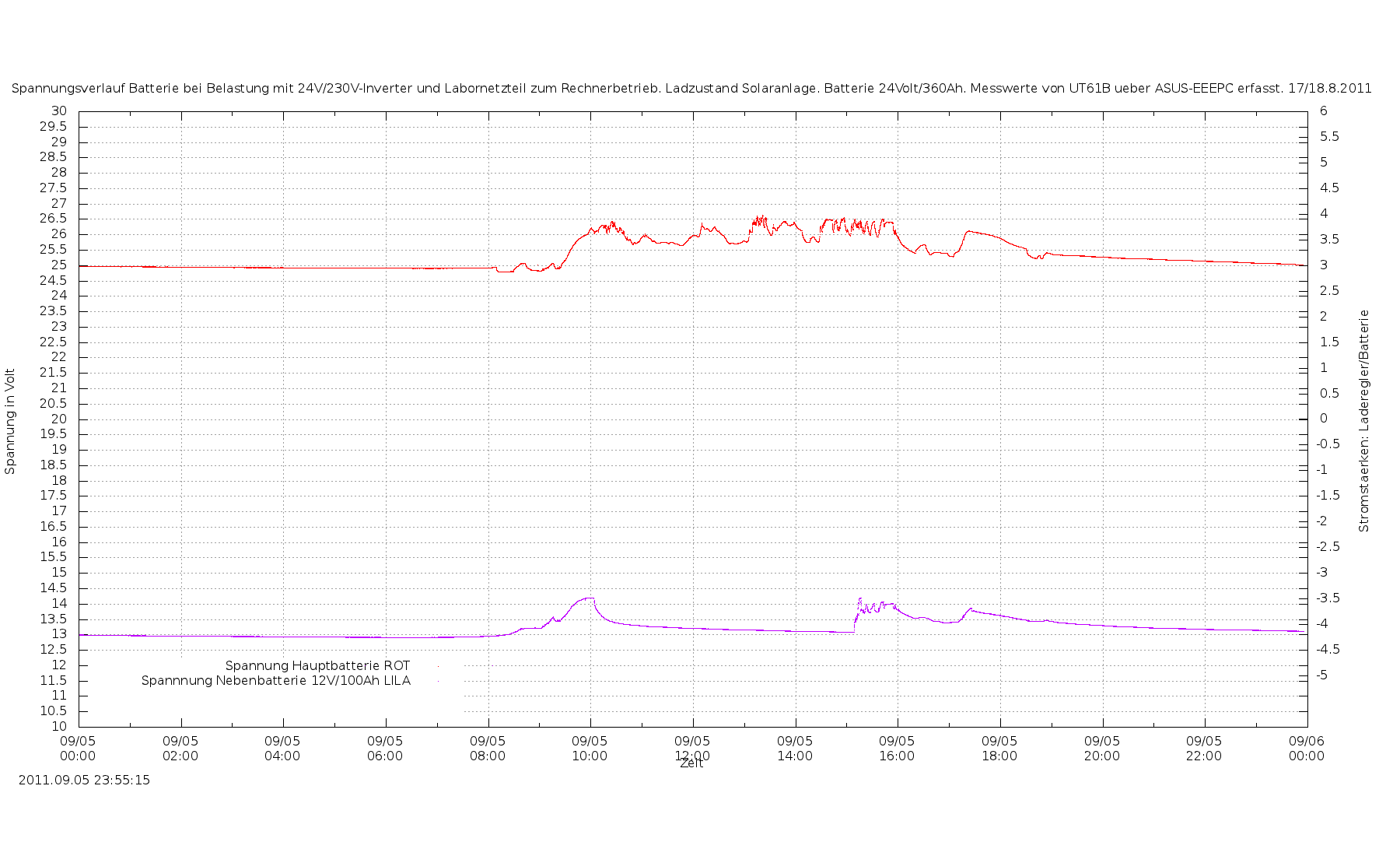

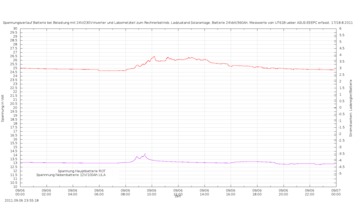

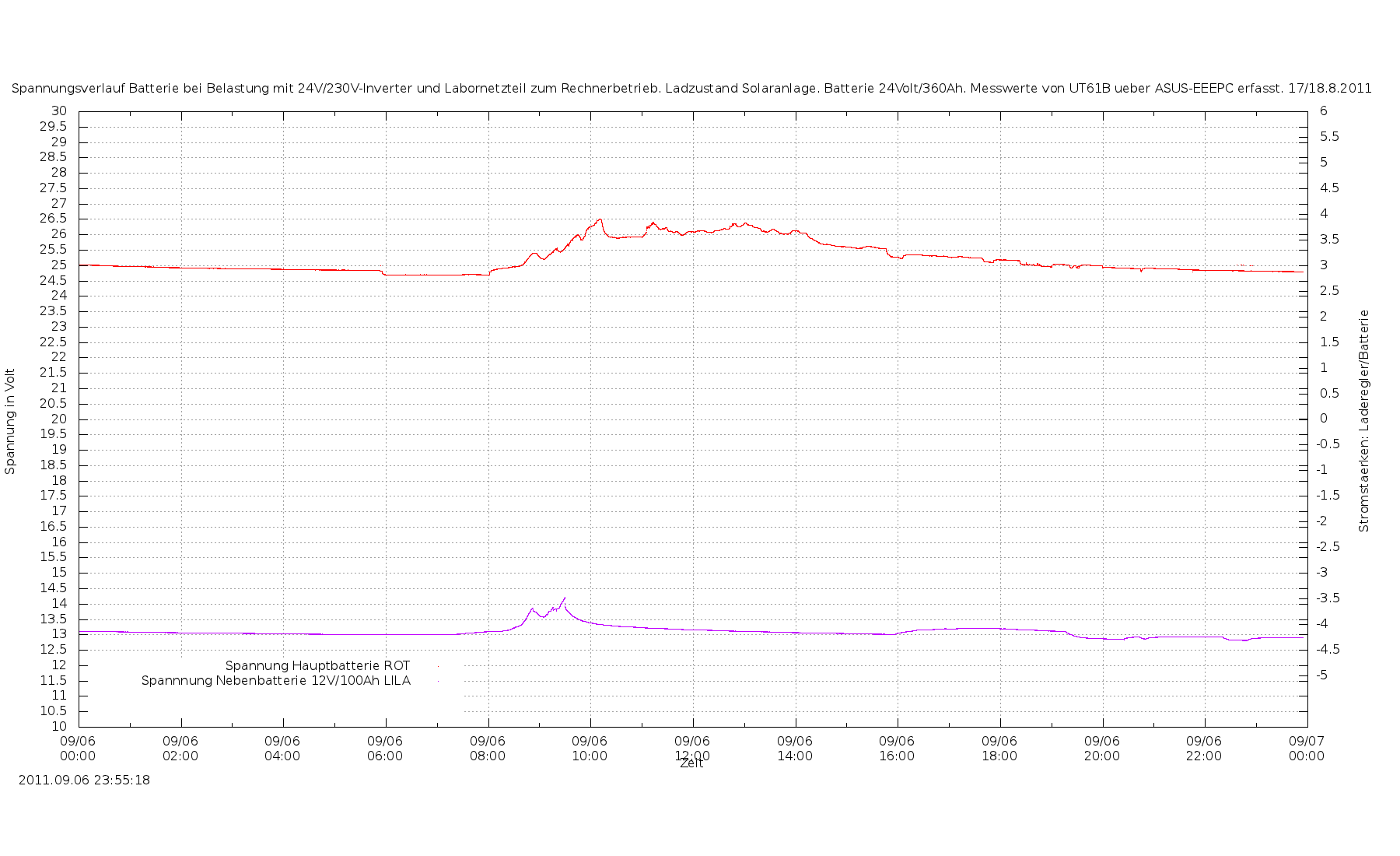

05.09.2011Die Stromstaerkenmessung wurde gestern eingestellt, die Anlage neu verkabelt und die Aufzeichnung beider Batteriespannungen eingeschaltet. 06.09.2011

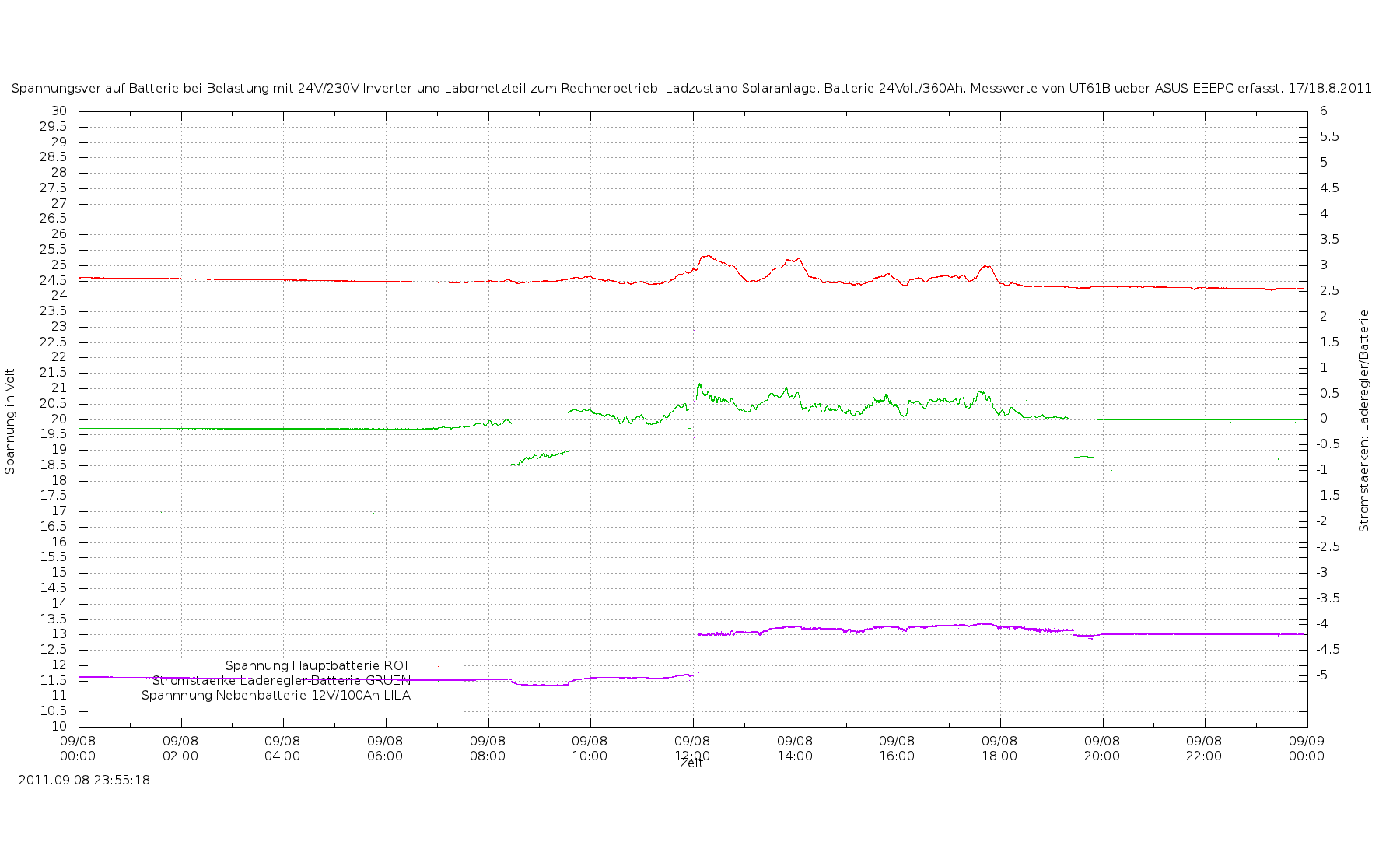

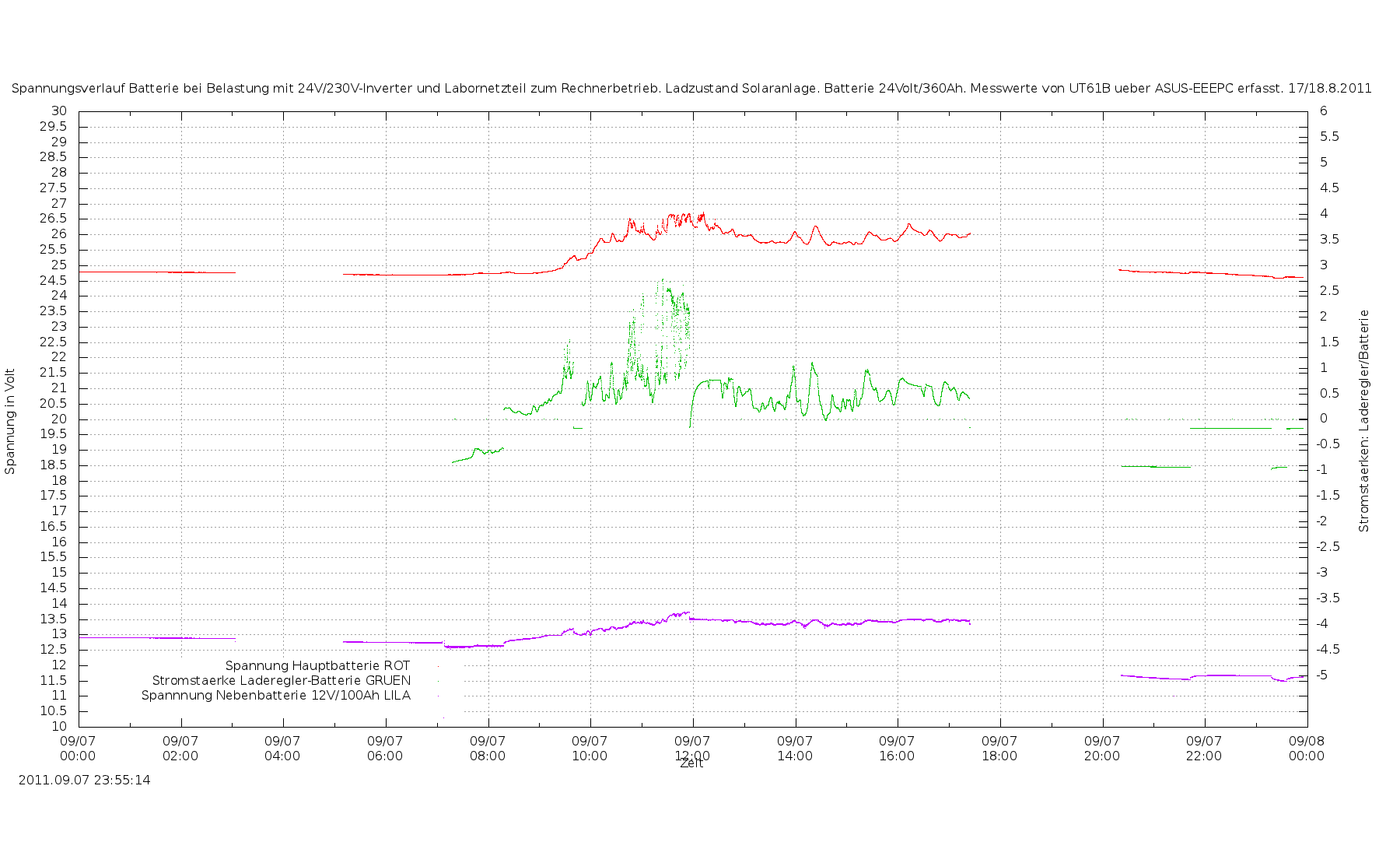

07.09.2011 08.09.2011

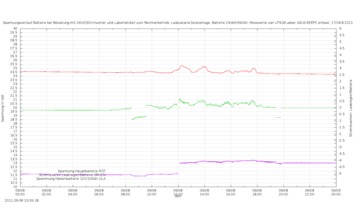

Um 12 Uhr abschaltung des MPPT-Reglers. Der 20V/5A-Kollektor ist jetzt direkt and die Batterie angeschlossen. Dadurch ist Tiefentlade und Ueberladeschutz nicht mehr gegeben und muss manuell gesteuert werden.

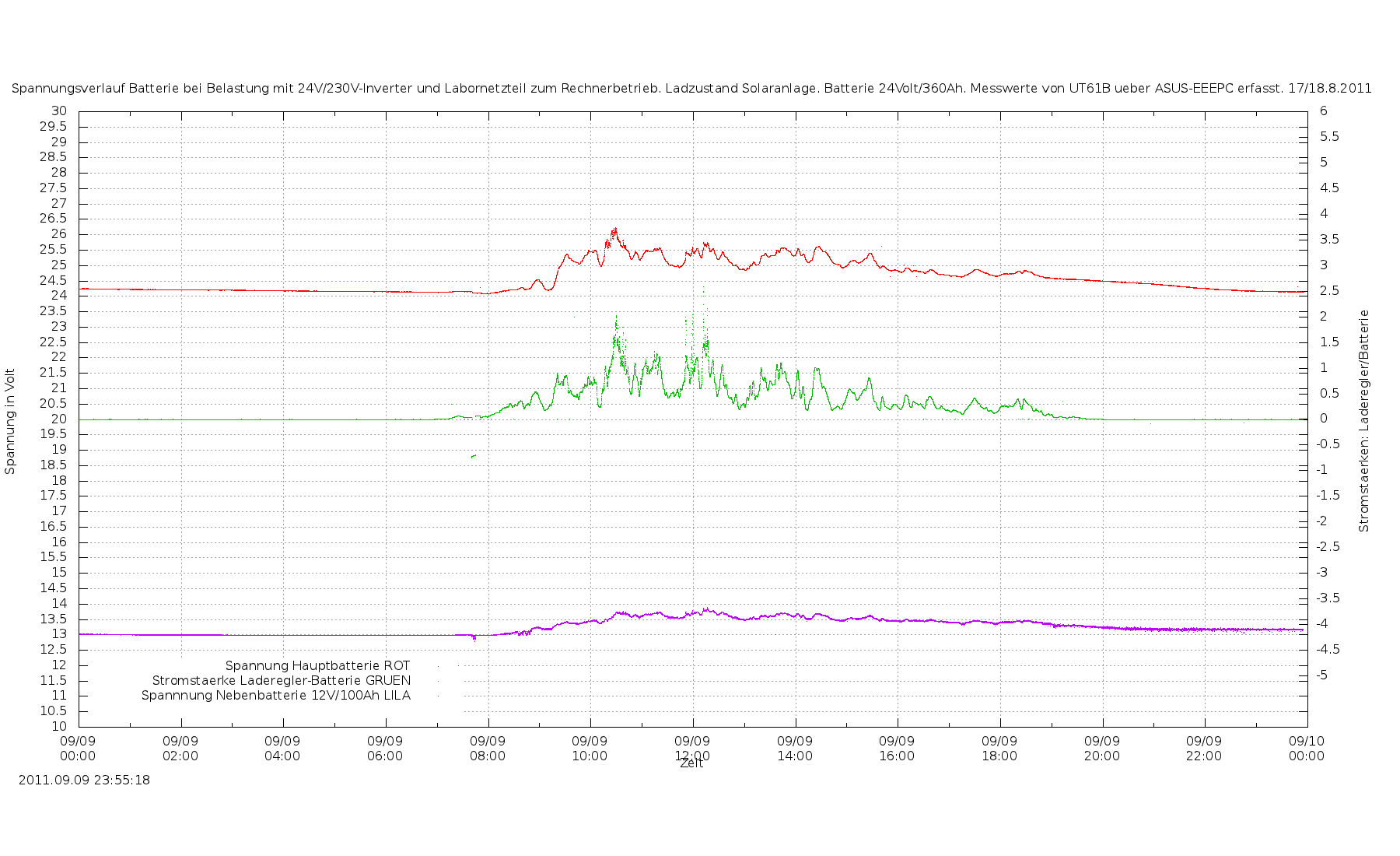

09.09.2011

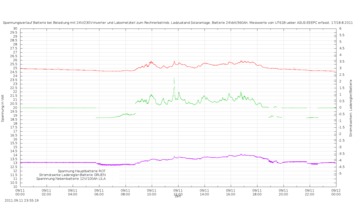

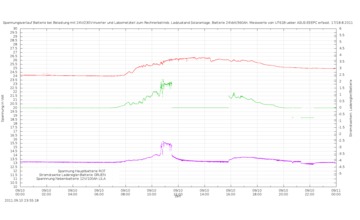

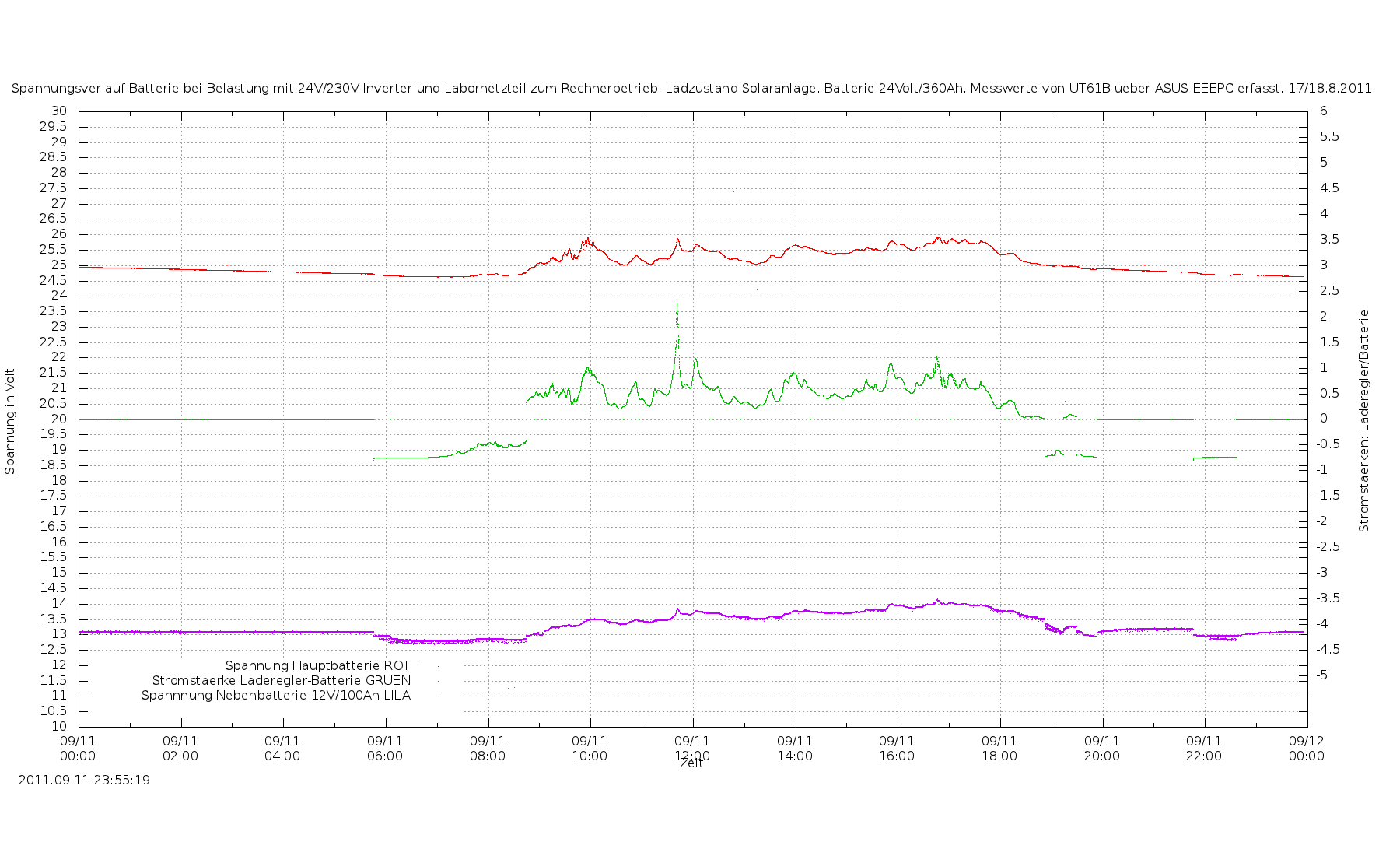

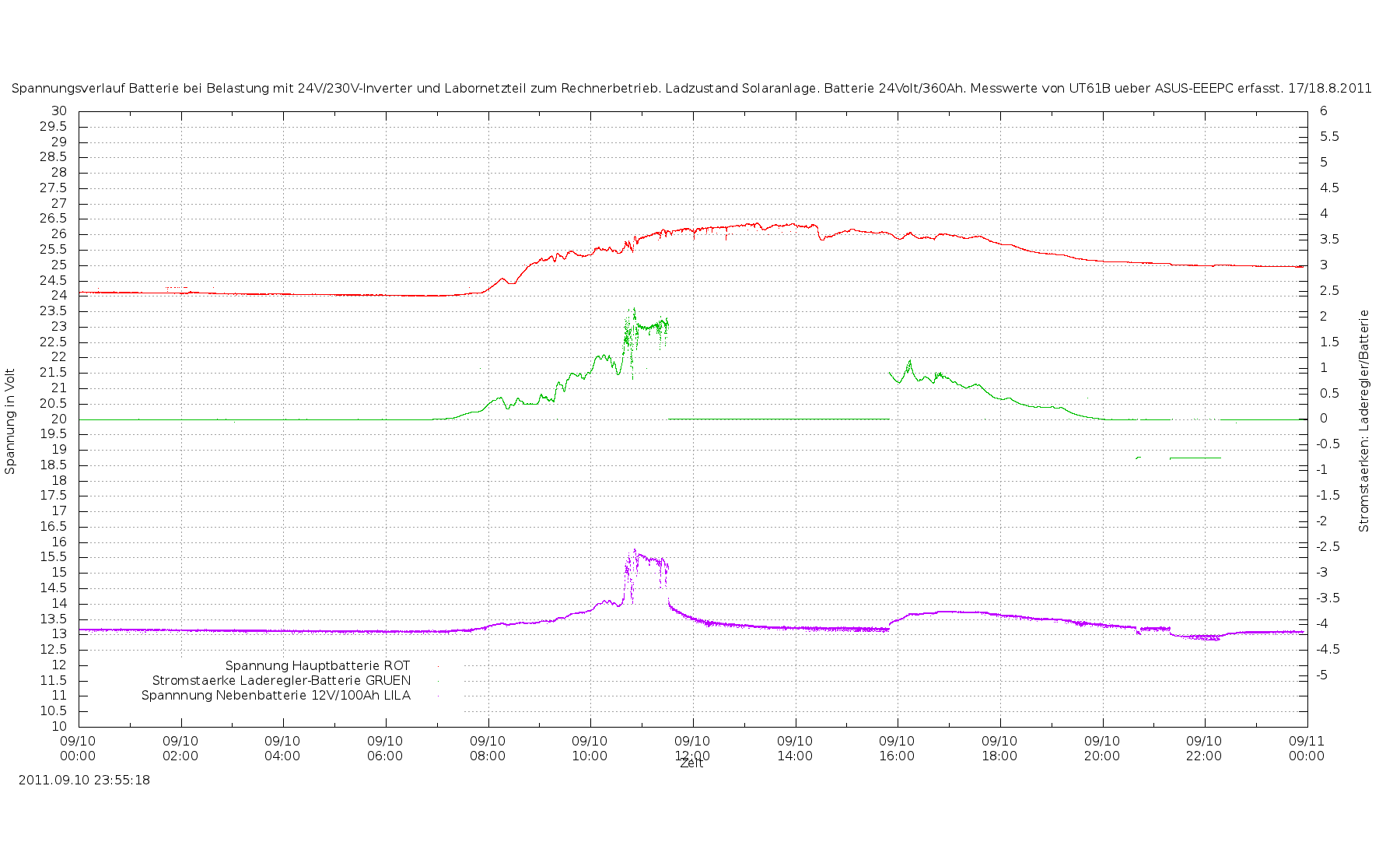

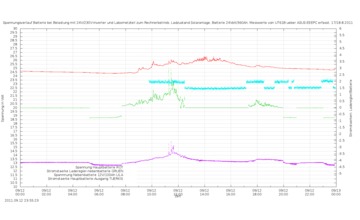

10.09.2011 11.09.2011 12.09.2011

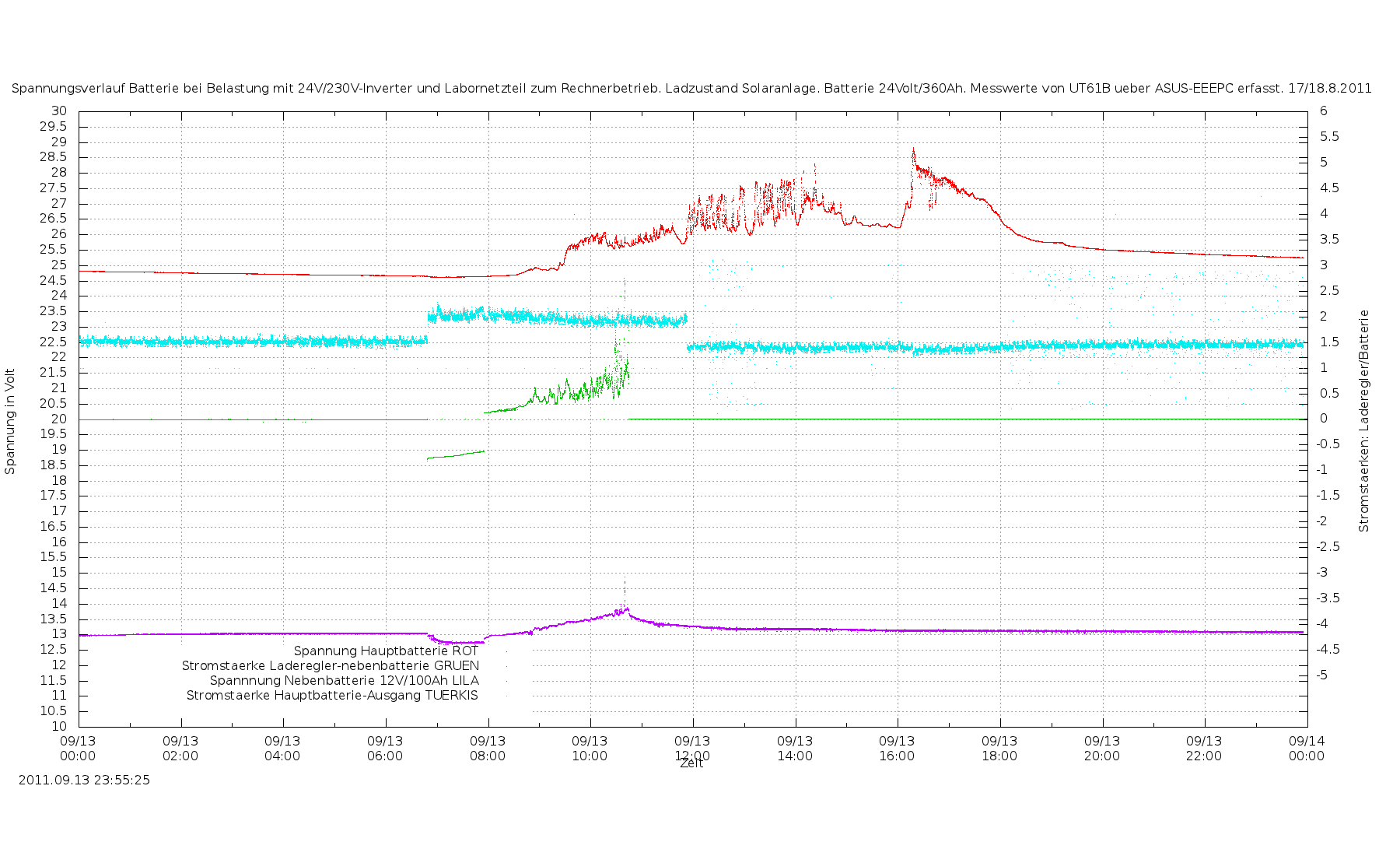

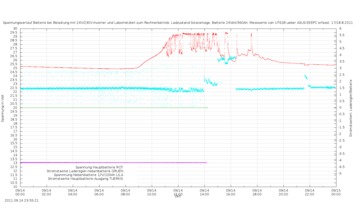

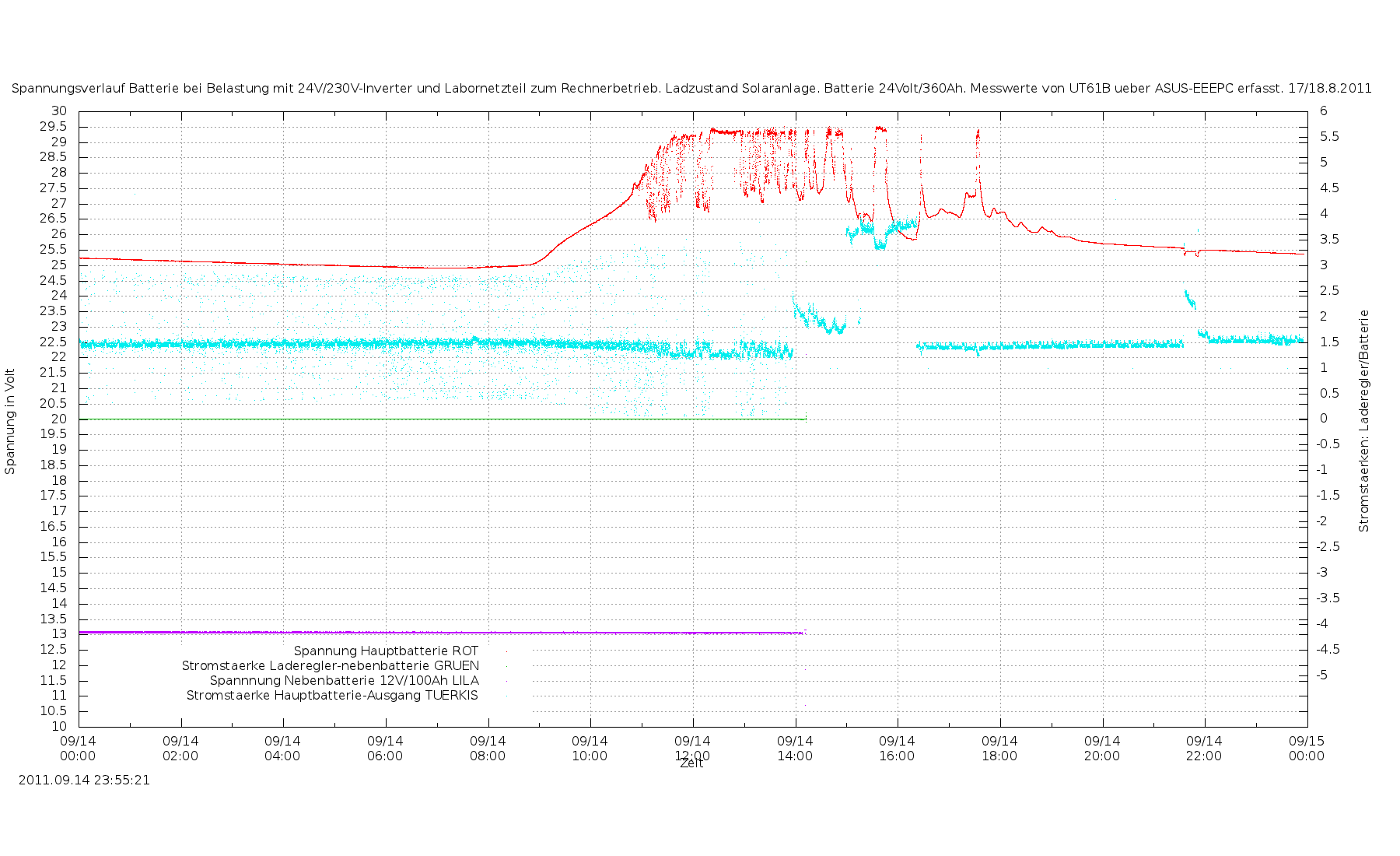

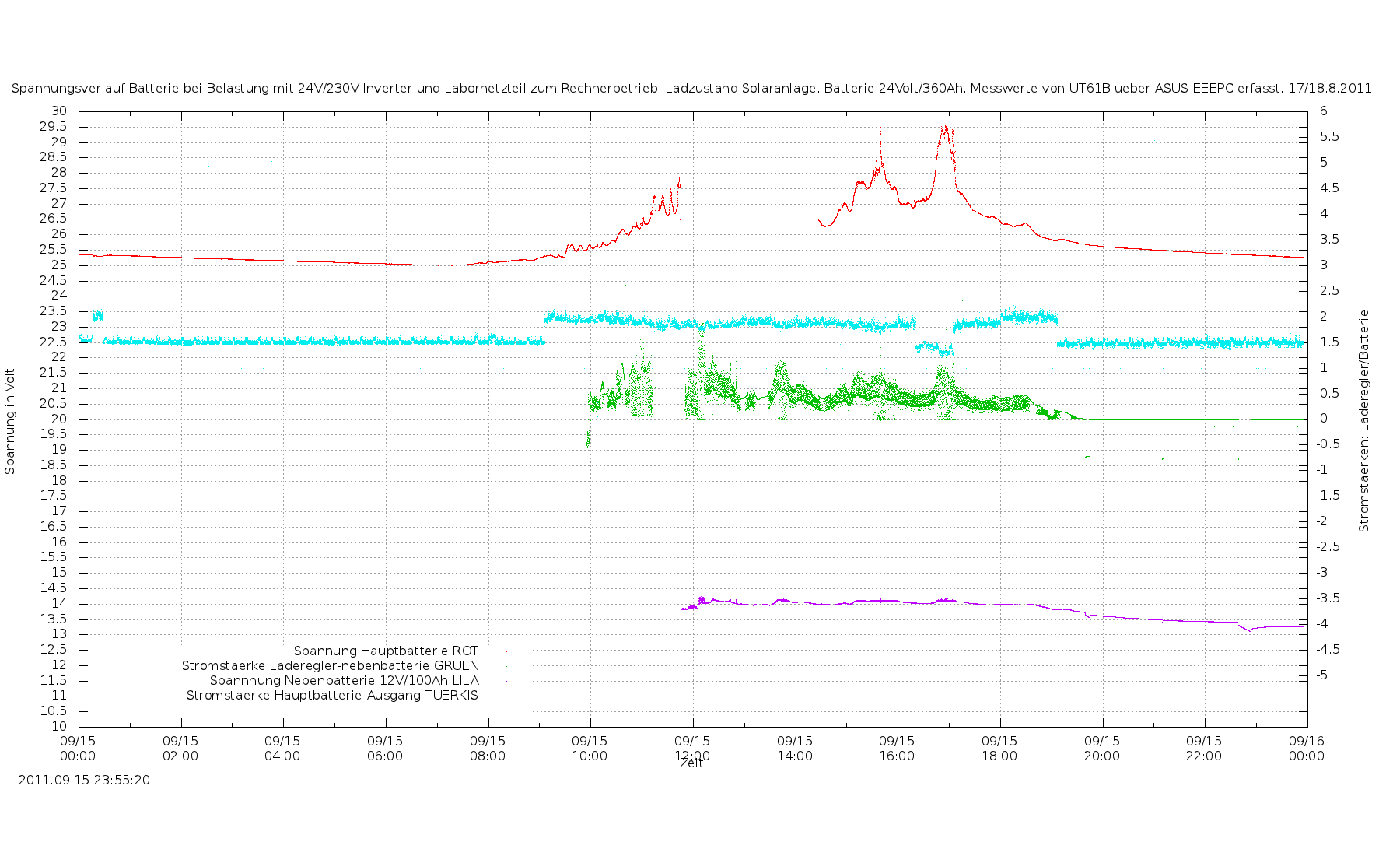

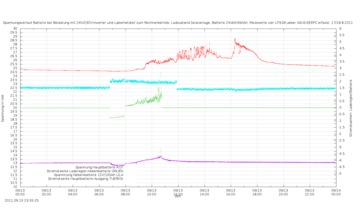

13.09.2011 14.09.2011 15.09.2011 Inbetriebnahme eines neunen Ladereglers von "Wellsee" mit 15A an der Nebenbatterie.

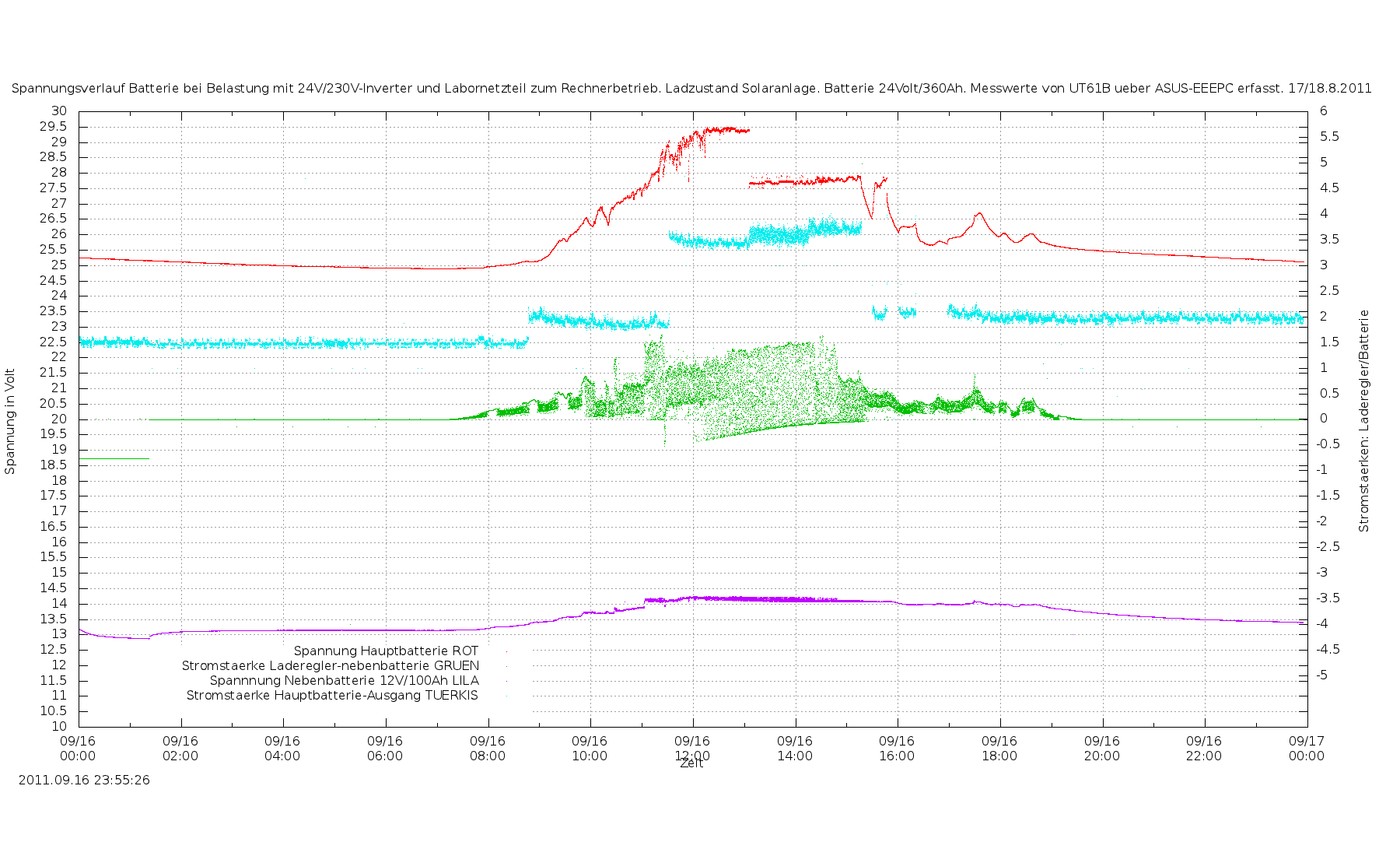

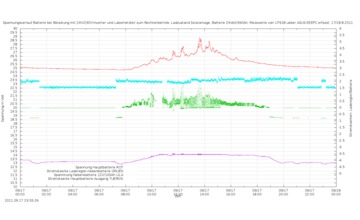

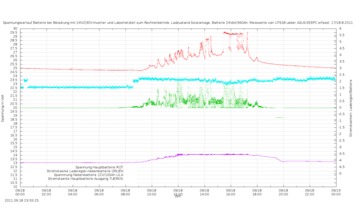

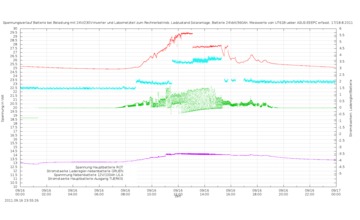

16.09.2011 17.09.2011 Galavanische Trennung der Messgeraete von der gemeinsamen Stromversorgung mittels DC/DC-Wandlern. 18.09.2011

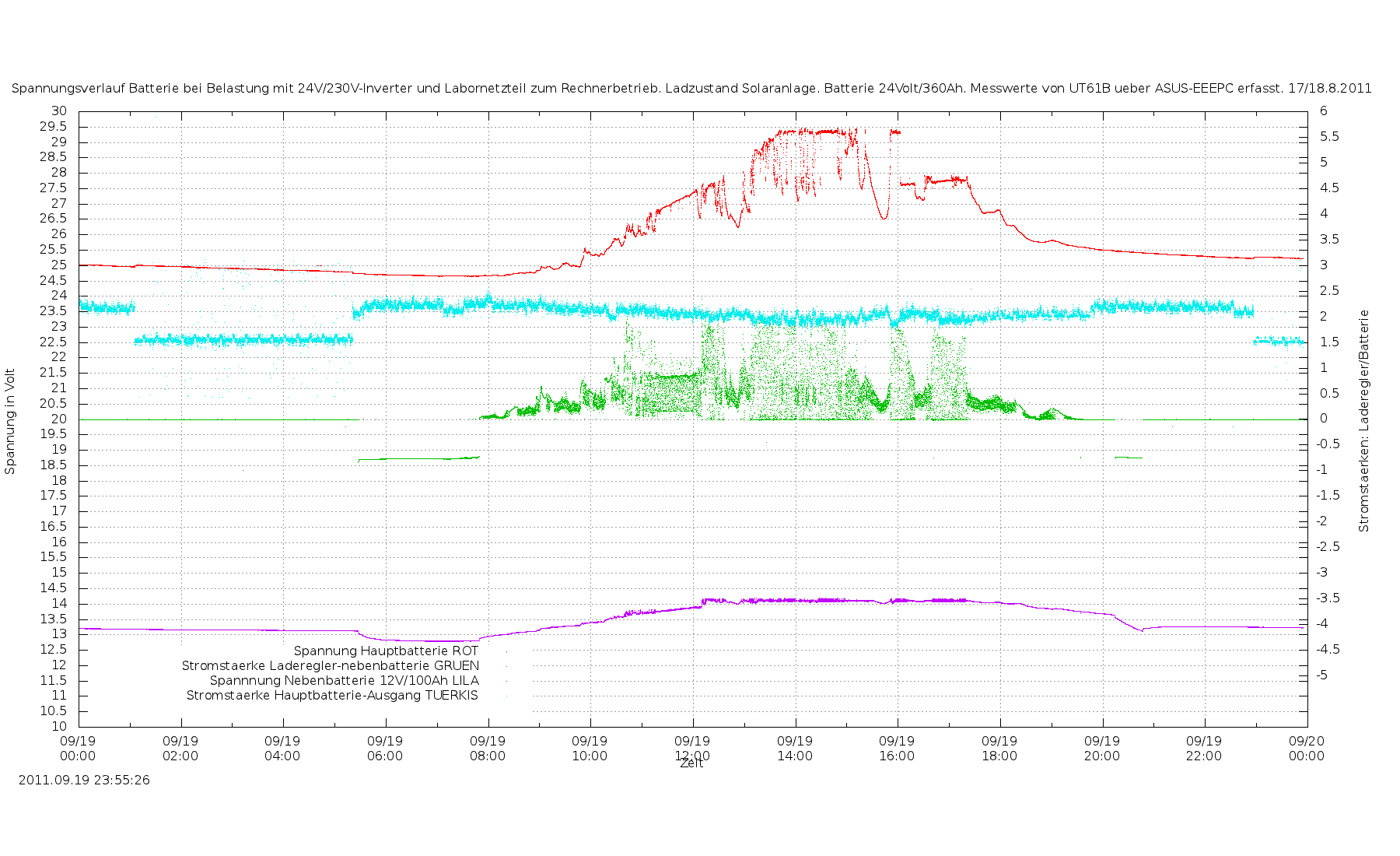

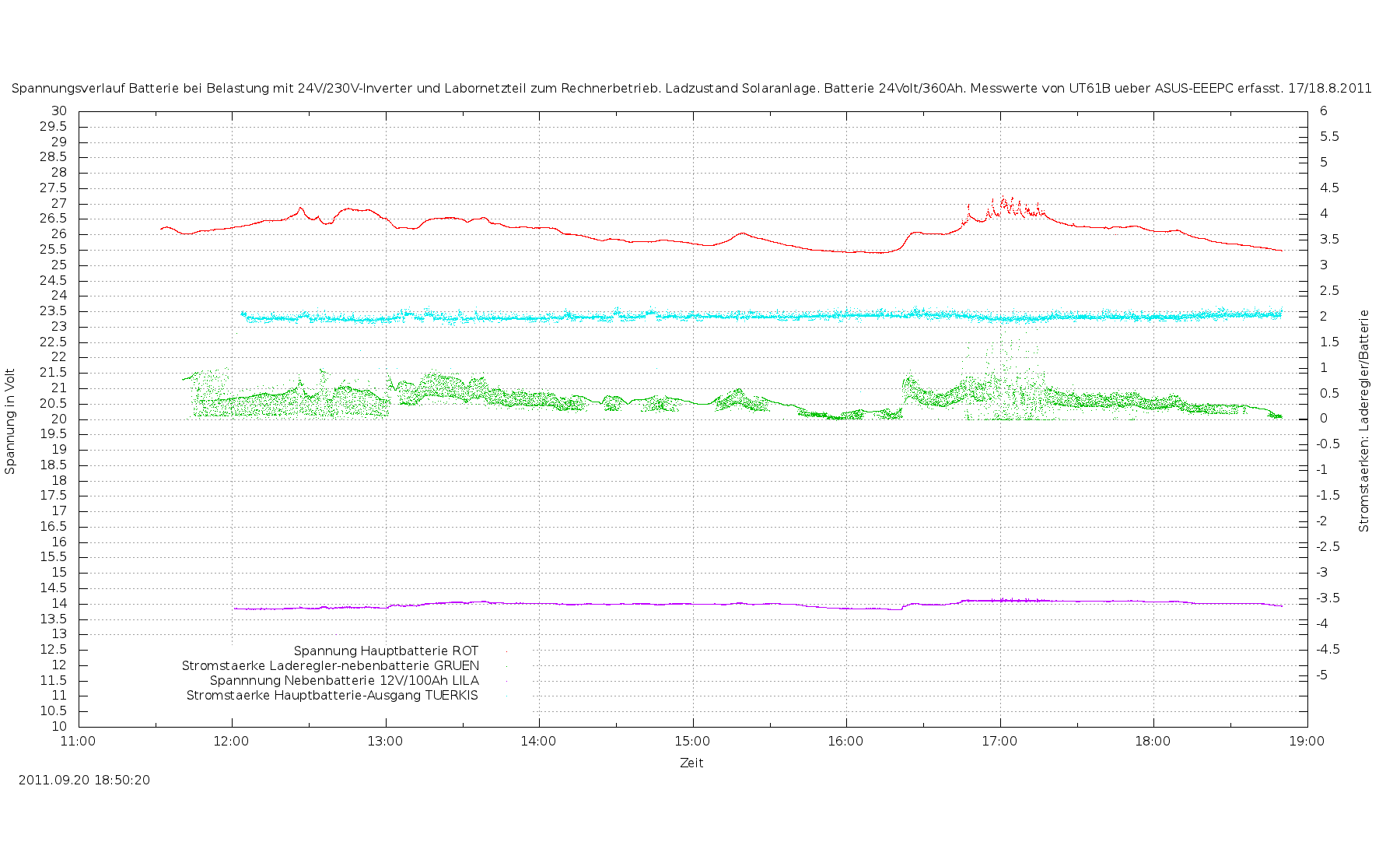

19.09.2011 20.09.2011 Die Messdatenerfassung und die Auswertung werden soeben umgebaut. Die Grafiken werden nun aus den Daten in der PostgreSQL-Datenbank berechnet. [work in progress] 21.09.2011
